產品分類: 模擬式電子汽車衡
模擬式電子汽車衡是配用模擬式稱重傳感器、秤臺實現模塊化系列化設計的全電子汽車衡,是我公司自行開發的實力產品。它結構設計合理、技術先進,適于大規模生產,質量穩定可靠,深得廣大用戶的信賴,好評。
模擬式電子汽車衡稱重系統配有穩定可靠的高精度模擬式稱重傳感器,其原理即:承載貨車進入秤臺,在物體重力作用下,使稱重傳感器彈性體產生變化,粘貼于彈性體上的應變計橋路阻抗失去平衡,輸出與重量數值成比例的電信號,經稱重儀表的放大器、A/D轉換器等將模擬信號轉換成數字信號,再由儀表的微處理機CPU對重量信號進行處理后直接顯示出重量等數據。
模擬式電子汽車衡稱重系統配有模擬式稱重顯示儀表,該儀表具有高靈敏度、高分辨率、工作穩定可靠等特性。稱重數據經儀表標準輸出接口可連接打印機,打印稱重記錄。也可與計算機連接,組成稱重管理系統。
整個模擬式電子汽車衡稱重系統稱量迅速準確、工作穩定可靠、操作使用方便、安裝維護簡單,適用于冶金、礦山、機械、化工、港口等廠礦企業以及物資倉庫的各類載重汽車的稱重計量。
一、功能特點
1. 模塊化、系列化秤臺、多單元組合2. 數字顯示毛重、凈重、皮得
3. 數字濾波、自動清零跟蹤
4. 自動去皮、自動清皮
5. 鍵盤設定校正
6. 車號、皮重儲存、分項累計、總累計
7. 具有車輛數據儲存功能
8. 數據輸出自動打印
9. 統計稱重數據、打印日報表、月報表
1. 最大稱量:20t~200t
2. 分 度 值:10kg~50kg
3. 準確度等級:OIML Ⅲ級
4. 工作電壓:220V AC
5. 頻 率:50±1HZ
6. 工作溫度范圍:
工作環境濕度:≤95%工作電源:220VAC(-15%~+10%),50Hz±2%
7.工作環境溫度:
傳感器:-20℃~+65℃
儀 表:-10℃~+40℃

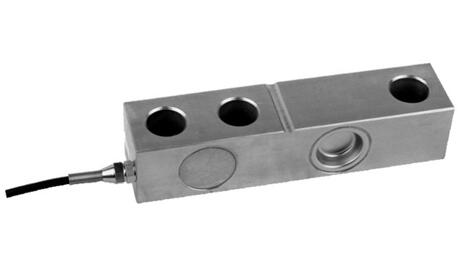

三、 稱重傳感器技術參數
技 術 名 稱 |
具 體 參 數 |
額定容量 |
30t |
最大安全過載 |
F.S150 |
額定輸出 |
703±2Ω |
重復性 |
0.01%F.S |
非線性 |
±0.02%F.S |
滯后 |
100%F.S±0.02 |
蠕變 |
100%F.S±0.02 |
零點輸出 |
1~3mv |
使用溫度范圍 |
-30~+65℃ |
輸出溫度系數 |
±0.02%F.S110℃ |
零點溫度系數 |
±1%F.S(zero.balance) |
輸入阻抗 |
750±10 |
輸出阻抗 |
703±2 |
推薦激勵電壓 |
10~12 VDC |
最大激勵電壓 |
15VDC |
絕緣電阻 |
≥5000(at50VDC) |
安全過載 |
%F·S·150 |
極限過載 |
%F·S·150 |
安全側載 |
/ |
側載抑制比 |
/ |
四、 稱重顯示器技術參數
技 術 名 稱 |
具 體 參 數 |
內分辨率 |
70萬 |
最大顯示分度數 |
10000 |
A/D轉換率 |
50次/秒 |
靈敏度 |
0.5mv/d |
精度等級 |
Ⅲ級 |
零點溫度系數 |
±1%F.S |
量程溫度系數 |
<0.001%F.S |
顯示 |
熒光顯示 |
數據輸出 |
20mA |
使用溫度范圍 |
-30~+65℃ |
相對濕度 |
85% |
五、規格型號
規格型號 |
SCS |
最大稱量(t) |
20、30、40、50、60、80、100、120、150 |
分度值(kg) |
10、20、50 |
臺面長度尺寸(m) |
4、5、6、7、8、9、10、12、14、16、18、20、21、22、24 |
臺面寬度(m) |
2、2.5、3、3.2、3.4(分體式寬度平分,方便集裝箱運輸) |
精準度等級 |
OIML Ш級標準 |
*可接受特殊規格訂貨!
